　　西門子5SY4206-7斷路器

　　CIRCUIT BREAKER 400V 10KA, 2-POLE, C, 6A, D=70MM

　　斷路器400 v 10 ka,2-POLE,C,6 a、D = 70毫米

　　5SY4206-7產品簡介

　　5SY4206-7小型斷路器是用于低壓電氣設備，保護導體、開關及電器，防止過載和斷路的。它們能夠滿足與電氣設備相關的各種條件，代表了各個行業中技術性能及經濟性最佳的解決方案，廣泛應用于工業、政府設施高技術公共設施及家電等行業。它們是按照現行國際標準(IEC60898)制造的，分為7 個產品系列，覆蓋范圍為電流0.3A~125A，電壓230/400V，同時可按與之相關的附件及輔助開關進行分類。它們用搭鎖安裝在符合EN50022 及DIN46277標準的35mm的對稱護攔上。

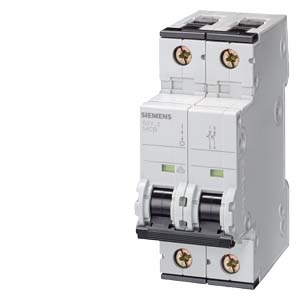

　　----西門子5S系列小型斷路器主要用于配電線路、負載、照明等電器設備的過載及短路保護等。(下圖為小型斷路器的外觀〕

　　結構及功能部件(見下圖)

　　----------------(1)組合型接線端子;

　　----------------(2)用于過載保護的熱雙金屬片;

　　----------------(3)用于短路保護的電磁脫扣器;

　　----------------(4)機械鎖定和手柄裝置;

　　----------------(5)觸頭系統;

　　----------------(6)快速滅弧系統;

　　----------------(7)外殼和卡軌部件。

　　主要功能特點：

　　----1. 采用漏斗式組合型接線端子使接線簡單可靠;可方便地連接匯流母線排，并可以通過附加接線端子使進線或出線的端子容量達35mm2

　　----2. 觸頭系統采用銀合金材料(銀錫或銀石墨)，真正做到了無熔焊。

　　----3. 采用快速滅弧系統，由動觸頭鎖定片、引弧導板、磁吹金屬片和金屬滅弧柵片等部件構成。滅弧室中有多達13片的金屬柵片，可迅速將電弧熄滅，平均短路分?jǐn)鄷r(shí)間僅為3.7 ms。

　　----4. 能量限制等級比 3 還要高(能量值僅為等級 3 的50%)。

　　----5. 選擇性配合保護好。可與上級的熔斷器，塑殼式斷路器等產品形成良好的選擇性保護。

　　----6. 斷路器均能滿足IEC898的標準，分?jǐn)嗄芰ψ罡呖蛇_(dá)10KA(如用于工業IEC947-2標準最高達25KA

　　----7. 斷路器脫扣特性有A、B、C、D四種，額定電流范圍從0.3-125A。可以適用于各種不同的使用范圍。

　　----8. 斷路器的外殼采用熱固性材料制成，具有很高的耐熱性和抗沖擊強度，絕緣強度高。

　　----9. 斷路器外形為標準模數化結構，體積小重量輕;安裝部件采用金屬片和彈簧，可以安全牢固地卡裝在35mm的標準導軌上。

　　----10. 斷路器可與多種附件相連接，如用于手柄鎖定的鎖定裝置，它可以防止無關人員去操作斷路器，另外還有輔助開關、故障報警開關、分勵脫扣、欠壓脫扣等附件可供選擇。

　　基本參數與技術特性：

　　額定工作電壓：AC230/400V(最大至AC250/440V); DC220/440V

　　額定工作電流：0.3-125A

　　極數：1P,2P,3P,4P,1P+N,3P+N

　　脫扣特性：A,B,C,D

　　分?jǐn)嗄芰Γ?.5KA, 6KA, 10KA (包括直流)

　　符合標準：IEC898，GB10963以及 CCC安全認證等 4.外形尺寸： 寬度為18mm(1模數)的倍數

　　特點

　　根據 IEC 898 標準，額定分?jǐn)嗄芰Ω哌_(dá) 10kA

　　極好的限流作用和選擇性

　　脫扣特性為 A, B, C, D

　　采用機械卡裝的快速附件安裝

　　組合型接線端子可同時連接匯流排和饋線電纜

　　根據 DIN VDE 0660 第 107 部分標準同時具有隔離功能 (5SP4)

　　根據 EN 60 204 同時具有主開關功能 (5SP4)

　　獨立的開關位置指示器 (5SP4)

　　根據 DIN VDE 01 006 第 100 部分標準可防止手指和手背觸電 脫扣特性 30C 室溫時的脫扣特性

　　符合標準 脫扣特性 熱力脫扣測試 電流低測試電流 高測試電流 脫扣時間

　　63A ≤In ≤125A 電磁脫扣測試電流保持 最遲脫扣 脫扣時間

　　IEC 898/EN 60898

　　DIN VDE 0641 第 11 部分 A 1.13xln 1.45xln >1h >2h

　　<1h <2h 2xln

　　3xln ≥0.1s

　　<0.1s

　　B 1.13xln 1.45xln >1h >2h

　　<1h <2h 3xln

　　5xln ≥0.1s

　　<0.1s

　　C 1.13xln 1.45xln >1h >2h

　　<1h <2h 5xln

　　10xln ≥0.1s

　　<0.1s

　　D 1.13xln 1.45xln ≥1h >2h

　　<1h <2h 10xln

　　20xln ≥0.1s

　　<0.1s

　　----在其它運行溫度，每 10 度的溫度差，延遲脫扣電流的變化大約為 5%，并且在低于 30C 時增加，高于 30C 時減少。

　　----對于 DC (直流)，瞬時脫扣極限電流以系數 1.2 增加。
