11KW的MicroMaster420驅動一臺11KW電機應用實例
信息來源： 發布時間：2012-02-08 10:54:27 點擊次數：0

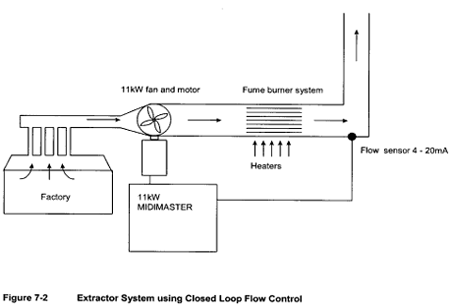

此應用選擇一臺11KW的MicroMaster420驅動一臺11KW電機，作為化工廠抽風機的動力來源。通過測量下游加熱系統的流量來保持風量恒定。MicroMaster420變頻器安裝在靠近風扇的配電箱內，系統只需要起/停控制。流量傳感器連接到模擬信號輸入端作為反饋信號，由一個電阻將電流轉換為2~10V電壓信號。
優點：
速度調節有重要的節能意義；
改善過程控制效果，由于使加熱器達到最大效率而減少污染；
內置PI調節器，不需要額外的控制單元；
不需手工調節，簡單起停控制。系統配置：
電機， 4極 11kW 420V 3相 異步電機；
控制系統， 閉環PI系統；
傳感器， 4～20mA流量傳感器；
驅動器， MicroMaster 420 11kW 400V。
參數設置：
參數 參數值 意義
P1000 1 對變頻器數字預設定，一般情況不需要手動調節。
P1040 20 正常設定值
P0003 3 允許調整或設定所有的參數
P1080 10 最小風扇速度
P0778 4.00 對應輸出頻率的4～20mA模擬輸出，給工廠過程控制系統。
P1300 2 平方V/F控制，適用于風機/水泵類負載。
P0300-P0311 *** 設置電機參數
P2200 1 PID使能。如下的參數保證了在這一應用中的穩定性。
P2280 0.3 P增益
P2285 0.06 I增益
P2271 1 傳感器類型
P2268 25 0％設定
P2267 80 100％設定
P0761 2 定義模擬量輸入特性中的死區寬度
