產品應用案例：安全監控和關機的多功能繼電器
信息來源： 發布時間：2012-05-24 10:33:56 點擊次數：0
You are here:工業自動化 低壓控制與保護產品 產品應用案例 用于安全監控和關機的多功能繼電器
智能布線，安全可靠
安全監控和關機通常需要不同的安全功能，例如監控急停裝置及防護門。西門子的多功能設備的“智能布線”電路模塊能夠滿足客戶對安全的需求，其性價比很高并且符合相關歐洲標準。安全繼電器SIRIUS 3TK2845具備四個可靠的傳感器模塊，可以實現多功能分析及選擇性動作，能夠替代四個傳統的安全繼電器，因此大大降低了成本，又明顯提高了使用的靈活性。SIRIUS安全集成使客戶能夠經濟且科學地將安全技術整合在機器或運行過程中。
越來越多的機器制造商不僅采用具有DIN EN 60947-1標準下的強制分?jǐn)嘤|頭急停控制裝置（ISO 13850），還希望以多種方式實現對入口的監控：使用具備強制分?jǐn)嘤|頭的行程開關實現隔離保護（轉動門或者推拉門，符合EN 292-1的規定），或利用光柵、光幕實現非接觸式保護，或使用安全地毯實現類似的保護功能。
安全的傳感器
西門子SIRIUS產品系列中的新型多功能繼電器SIRIUS 3TK2845 在開發之初就考慮到客戶的需求。共有四種傳感器模塊（A - D）供選擇使用：
傳感器模塊 A，即市場上已經使用的一種可靠的單通道級聯輸入端。該模塊具備一種可靠的“與邏輯”功能，可以實現與其它安全開關之間比較復雜的連接，或者被用于開關操作
傳感器模塊 B ，用來監測啟動情況的急停裝置，也可以依據應用情況實現對輸入端信號的監控
傳感器模塊 C， 能夠作為自動啟動的輸入端信號監控裝置
傳感器模塊 D ，適合于連接鑰匙開關，例如能夠選擇服務模式（維修模式）的鑰匙開關。用戶可以直接干預總共四個安全輸出電路中的兩個安全輸出電路，例如將傳感器模塊 C 切換到非工作狀態
選擇性動作
傳統的安全繼電器只能作出一種被定義的動作，如急停控制裝置通過一個或兩個安全輸出電路斷開串聯的接觸器。

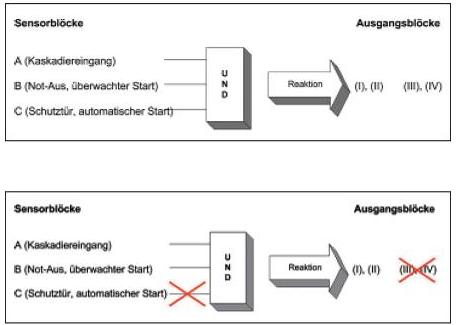

鑰匙開關“斷”的作用原理（傳感器模塊 D = 0 V）：傳感器模塊 A，B 和 C 直接作用于所有輸出模塊 鑰匙開關“通”的作用原理（傳感器模塊 D = +24 V）：傳感器模塊 A 和 B 直接作用于輸出模塊 I 和 II
目前能夠通過傳感器模塊 D（通過鑰匙開關選擇）實現輸出模塊的選擇性動作：
鑰匙開關“斷”：傳感器模塊 A，B 和 C 直接作用于所有的輸出模塊
鑰匙開關“通”：兩個輸出模塊（III 和 IV）斷開。傳感器模塊 A 和 B 直接作用于其它兩個輸出模塊（I 和 II），傳感器模塊 C 切換到非工作狀態
用戶可自由選擇將多功能繼電器用于哪種安全功能：
EN 954-1規定的 4 類安全等級，或IEC 61508 規定的SIL3 以下安全等級
用于單通道或雙通道的傳感器
線間短路識別功能
用于具有電位隔離或非隔離觸點的傳感器
除了具有兩個瞬時安全輸出點功能之外（IEC 60204-1 規定的停止類別 0），該安全繼電器還具有兩個 0.05秒至300 秒的延時安全輸出點（IEC 60204-1 規定的停止類別 1）。
經濟高效
從技術角度來說，制造商能夠使生產的所有機器符合相關標準，但需要以一種經濟實惠的方式整合安全技術 ——從設計之初到運行及維護。
因此在一個設備中實現多種安全功能就非常經濟：新型的安全繼電器SIRIUS 3TK2845是一種多功能繼電器，能夠?qū)崿F(xiàn)智能布線。采用該設備可以替代四個安全繼電器，因此具備很高的性價比和靈活性，且使用壽命長。安全方案SIRIUS安全集成有助于用戶采用先進技術，經濟地將安全技術整合在機器或運行過程之中。
